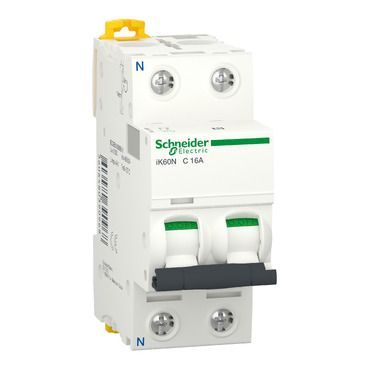

Este producto Acti9 iK60N es un interruptor en miniatura (MCB) de bajo voltaje Es un interruptor automático 1P+N con 1 polo protegido y 16A In de corriente asignada y curva de disparo C El poder de corte en servicio es de 6000A a 230V AC de acuerdo con la norma EN/IEC 60898-1 Este producto cumple con el estándar EN/IEC 60898-1 Este interruptor en miniatura combina funciones de protección de circuitos contra cortocircuito y sobrecarga de corriente " Dispone de clip doble para desmontaje con peine de conexión en posición" Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos Tensión nominal de aislamiento Ui es de 440 V CA La resistencia a picos de tensión Uimp es de 4 kV La frecuencia de funcionamiento es de 50 Hz o 60 Hz Se puede montar en carril DIN para instalación modular.
Especificaciones
Principal
Función
Para corriente 0,1 A
Gama
PowerLogic
Nombre del producto
Acti 9 iKQ
Tipo de producto o componente
Interruptor automático en miniatura
Nombre abreviado del equipo
iK60N
Número de polos
1P + N
número de polos protegidos
1
posición de neutro
Izquierda
[In] Corriente nominal
16 A en 30 °C
Tipo de red
CA
tecnología de unidad de disparo
Térmico-magnético
código de curva
C
capacidad de corte
6000 A Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1
poder de seccionamiento
Sí acorde a EN/IEC 60898-1
Normas
EN/IEC 60898-1
Certificaciones de producto
Aenor
Complemento
Frecuencia de red
50/60 Hz
límite de enlace magnético
5...10 x In
[Ics] poder de corte en servicio
6000 A 100 % acorde a EN/IEC 60898-1 - 230 V CA 50/60 Hz
clase de limitación
3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento
440 V CA 50/60 Hz acorde a EN/IEC 60898-1
[Uimp] Resistencia a picos de tensión
4 kV acorde a EN/IEC 60898-1
Tipo de control
Maneta
Señalizaciones en local
Indicación de encendido/apagado
Tipo de montaje
Con clip
Soporte de montaje
Carril DIN
pasos de 9 mm
4
Altura
85 mm
anchura
36 mm
Profundidad
78,5 mm
peso del producto
200 g
Color
Blanco
Durabilidad mecánica
20000 ciclos
Durabilidad eléctrica
10000 ciclos
Descripción de las opciones de bloqueo
Dispositivo de cierre con candado
Conexiones - terminales
Terminal tipo túnel - tipo de cable: Arriba o abajo) 1…25 mm² rígido Terminal tipo túnel - tipo de cable: Arriba o abajo) 1…16 mm² flexible
