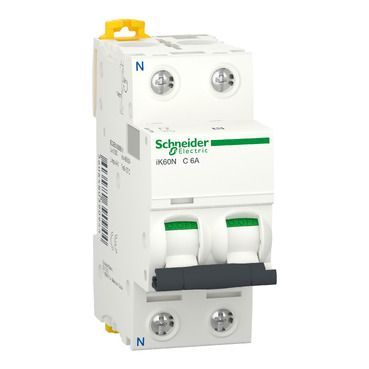

Este producto Acti9 iK60N es un interruptor automático en miniatura (MCB). Es un disyuntor 1P+N con 1 polo protegido y 6A en corriente nominal y curva de disparo C. La capacidad nominal de apertura de cortocircuito llega a 6000A a 230VCA de conformidad con el estándar EN/IEC 60898-1 y de conformidad con el estándar. Este producto cumple con la norma EN/IEC 60898-1. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Dispone de un clip doble para que se pueda desmontar aunque el peine de conexión esté instalado en su sitio. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 440 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Puede montarse en carril DIN para una instalación modular. Su ancho es de 4 pasos de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 200g. Posee un grado de protección IP20. Se convierte en IP40 una vez en armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.
Especificaciones
Principal
Función
Para corriente 0,1 A
Gama
PowerLogic
Nombre del producto
Acti 9 iKQ
Tipo de producto o componente
Interruptor automático en miniatura
Nombre abreviado del equipo
iK60N
Número de polos
1P + N
número de polos protegidos
1
posición de neutro
Izquierda
[In] Corriente nominal
6 A en 30 °C
Tipo de red
CA
tecnología de unidad de disparo
Térmico-magnético
código de curva
C
capacidad de corte
6000 A Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1
poder de seccionamiento
Sí acorde a EN/IEC 60898-1
Normas
EN/IEC 60898-1
Certificaciones de producto
Aenor
Complemento
Frecuencia de red
50/60 Hz
límite de enlace magnético
5...10 x In
[Ics] poder de corte en servicio
6000 A 100 % acorde a EN/IEC 60898-1 - 230 V CA 50/60 Hz
clase de limitación
3 acorde a EN/IEC 60898-1
[Ui] Tensión nominal de aislamiento
440 V CA 50/60 Hz acorde a EN/IEC 60898-1
[Uimp] Resistencia a picos de tensión
4 kV acorde a EN/IEC 60898-1
Tipo de control
Maneta
Señalizaciones en local
Indicación de encendido/apagado
Tipo de montaje
Con clip
Soporte de montaje
Carril DIN
pasos de 9 mm
4
Altura
85 mm
anchura
36 mm
Profundidad
78,5 mm
peso del producto
200 g
Color
Blanco
Durabilidad mecánica
20000 ciclos
Durabilidad eléctrica
10000 ciclos
Descripción de las opciones de bloqueo
Dispositivo de cierre con candado
Conexiones - terminales
Terminal tipo túnel - tipo de cable: Arriba o abajo) 1…25 mm² rígido Terminal tipo túnel - tipo de cable: Arriba o abajo) 1…16 mm² flexible
