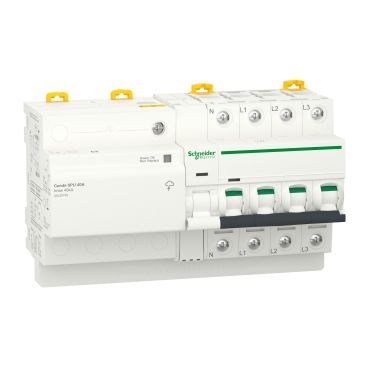

Este Acti9 Combi SPU es un disyuntor con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 32A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 20 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 400VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los pasos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
Especificaciones
Principal
range of product
PowerLogic
Nombre abreviado del equipo
Combi SPU
Nombre del producto
Acti9 CT
Tipo de producto o componente
Interruptor automático con protección combinada contra sobretensiones
Función
Para corriente 0,1 A
Número de polos
2
número de polos protegidos
3
posición de neutro
Izquierda
[In] Corriente nominal
32 A
Tipo de red
CA
tecnología de unidad de disparo
Térmico-magnético
código de curva
C
capacidad de corte
10 kA Icu acorde a Icu
Tipo de control
Maneta
Tipo de montaje
Fijo
Soporte de montaje
Carril DIN
Etiquetas de calidad
CE AENOR
pasos de 9 mm
18
Altura
76 mm
anchura
161 mm
Profundidad
102 mm
peso del producto
0,98 kg
Color
Blanco (RAL 9003)
Durabilidad mecánica
20000 ciclos
Durabilidad eléctrica
10000 ciclos
Temperatura ambiente de funcionamiento
-25…55 °C
Temperatura ambiente de almacenamiento
-40…70 °C
Tiempo de respuesta
< 25 ns
Conexiones - terminales
Terminal tipo túnel - tipo de cable: PE) 1…35 mm² rígido Terminal tipo túnel - tipo de cable: PE) 1…25 mm² flexible Terminal tipo túnel - tipo de cable: L/N) 1…25 mm² rígido Terminal tipo túnel - tipo de cable: L/N) 1…16 mm² flexible
par de apriete
3,5 N.m
Complemento
Frecuencia de red
50 Hz
[Ue] Tensión nominal de empleo
230/400 V CA 50 Hz
Sistema de conexión a tierra
TT TN-S
[Uc] tensión de funcionamiento máxima continua
Modo común, estado 1 260 V CA N/PE Modo diferencial, estado 1 340 V CA L/N
[Up] nivel de protección de tensión
Modo común <1,5 kV tipo 2 N/PE Modo diferencial <1,1 kV tipo 2 L/N
intensidad de descarga nominal
5 kA
intensidad de salida máxima
20 kA
umbral de tensión de disparo
275 V
Señalizaciones en local
Señalización por descarga de sobretensiones: LED (verde/rojo) Señalización por liberación de tensión: bandera (blanco/rojo)
