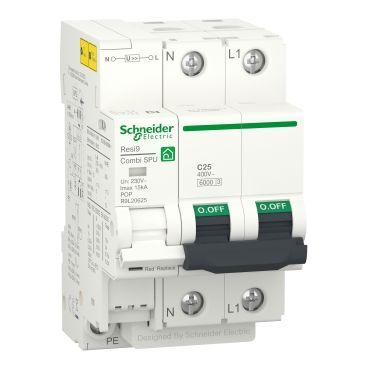

Los Combi SPU Resi9 by Schneider Electric ofrecen una mayor protección integrada en el interruptor general contra sobrecargas y cortocircuitos, sobretensiones permanentes y transitorias tipo 2 (caídas de rayos, maniobras en la red Recomendables para la protección de los equipos eléctricos y electrónicos (ordenadores, TV, módems, equipos de alta fidelidad, etc Ambas protecciones contra sobretensiones permanentes y transitorias son obligatorias para la instalación de un punto de recarga de vehículo eléctrico o placas solares. Además de requerirse ya su instalación en la mayoría de comunidades autónomas.
Especificaciones
Principal
range of product
Resi9
Nombre abreviado del equipo
Combi SPU
Nombre del producto
Resi9 CX
Tipo de producto o componente
Interruptor automático con protección combinada contra sobretensiones
Función
Para corriente 0,1 A
Número de polos
1P + N
número de polos protegidos
1
posición de neutro
Izquierda
[In] Corriente nominal
40 A
Tipo de red
CA
tecnología de unidad de disparo
Térmico-magnético
código de curva
C
capacidad de corte
6000 A Icn acorde a EN/IEC 60898-1
Tipo de control
Maneta
Tipo de montaje
Fijo
Soporte de montaje
Carril DIN
Etiquetas de calidad
CE AENOR
pasos de 9 mm
6
Altura
74 mm
anchura
54 mm
Profundidad
93 mm
peso del producto
0,33 kg
Color
Blanco (RAL 9003)
Durabilidad mecánica
20000 ciclos
Durabilidad eléctrica
10000 ciclos
Temperatura ambiente de funcionamiento
-25…55 °C
Temperatura ambiente de almacenamiento
-40…70 °C
Tiempo de respuesta
< 25 ns
Conexiones - terminales
Terminal tipo túnel - tipo de cable: PE) 1…10 mm² rígido Terminal tipo túnel - tipo de cable: PE) 0,5…6 mm² flexible Terminal tipo túnel - tipo de cable: L/N) 1,5…25 mm² rígido Terminal tipo túnel - tipo de cable: L/N) 1,5…16 mm² flexible
par de apriete
2 N.m PE 3,5 N.m L/N
Complemento
Frecuencia de red
50 Hz
[Ue] Tensión nominal de empleo
230 V CA 50 Hz
Sistema de conexión a tierra
TT TN-S
[Uc] tensión de funcionamiento máxima continua
Modo común, estado 1 260 V CA N/PE Modo diferencial, estado 1 340 V CA L/N
[Up] nivel de protección de tensión
Modo común <1,5 kV tipo 2 N/PE Modo diferencial <1,5 kV tipo 2 L/N
intensidad de descarga nominal
5 kA
intensidad de salida máxima
15 kA
umbral de tensión de disparo
275 V
Señalizaciones en local
Señalización por descarga de sobretensiones: LED (verde/rojo) Señalización por liberación de tensión: bandera (blanco/rojo)
