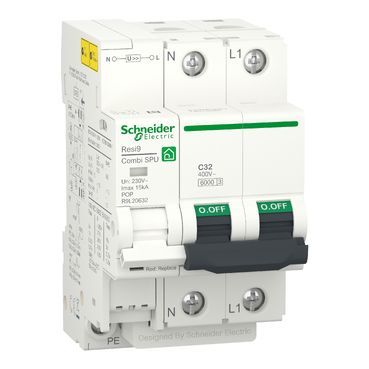

Limitador sobretensiones transitorias y permanentes IGA Resi9 Combi 1P+N 32A
70,00
Precio incluido
IVA (19%)
11,18
Disponible
Información del producto
Marca:
Schneider
Descripción
Esta SPU Combi Resi9 es un disyuntor con protección integrada de sobretensión. Es un 1P+N con 1 polo protegido y la corriente nominal In es de 32A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 15 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 230VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 54mm x (Alt.) 74mm x (Prof.) 93mm. La anchura en los lotes de 9mm es de 6. El peso es de 0,33 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
Especificaciones
| range of product | Resi9 |
|---|---|
| Nombre abreviado del equipo | Combi SPU |
| Nombre del producto | Resi9 CX |
| Tipo de producto o componente | Interruptor automático con protección combinada contra sobretensiones |
| Función | Para corriente |
| Número de polos | 1P + N |
| número de polos protegidos | 1 |
| posición de neutro | Izquierda |
| [In] Corriente nominal | 32 A |
| Tipo de red | CA |
| tecnología de unidad de disparo | Térmico-magnético |
| código de curva | C |
| capacidad de corte | 6000 A Icn acorde a EN/IEC 60898-1 |
| Tipo de control | Maneta |
| Tipo de montaje | Fijo |
| Soporte de montaje | Carril DIN |
| Etiquetas de calidad | CE AENOR |
| pasos de 9 mm | 6 |
| Altura | 74 mm |
| anchura | 54 mm |
| Profundidad | 93 mm |
| peso del producto | 0,33 kg |
| Color | Blanco (RAL 9003) |
| Durabilidad mecánica | 20000 ciclos |
| Durabilidad eléctrica | 10000 ciclos |
| Temperatura ambiente de funcionamiento | -25…55 °C |
| Temperatura ambiente de almacenamiento | -40…70 °C |
| Tiempo de respuesta | < 25 ns |
| Conexiones - terminales | Terminal tipo túnel - tipo de cable: PE) 1…10 mm² rígido Terminal tipo túnel - tipo de cable: PE) 0,5…6 mm² flexible Terminal tipo túnel - tipo de cable: L/N) 1…25 mm² rígido Terminal tipo túnel - tipo de cable: L/N) 1…16 mm² flexible |
| par de apriete | 2 N.m PE 2,5 N.m L/N |
| Frecuencia de red | 50 Hz |
|---|---|
| [Ue] Tensión nominal de empleo | 230 V CA 50 Hz |
| Sistema de conexión a tierra | TT TN-S |
| [Uc] tensión de funcionamiento máxima continua | Modo común, estado 1 260 V CA N/PE Modo diferencial, estado 1 340 V CA L/N |
| [Up] nivel de protección de tensión | Modo común <1,5 kV tipo 2 N/PE Modo diferencial <1,5 kV tipo 2 L/N |
| intensidad de descarga nominal | 5 kA |
| intensidad de salida máxima | 15 kA |
| umbral de tensión de disparo | 275 V |
| Señalizaciones en local | Señalización por descarga de sobretensiones: LED (verde/rojo) Señalización por liberación de tensión: bandera (blanco/rojo) |
| indicador de posición del contacto | Sí |
| Tipo de unidad de paquete 1 | PCE |
|---|---|
| Número de unidades en el paquete 1 | 1 |
| Paquete 1 Altura | 10,0 cm |
| Paquete 1 Ancho | 11,0 cm |
| Paquete 1 Longitud | 25,5 cm |
| Paquete 1 Peso | 428,0 g |
| Tipo de unidad de paquete 2 | S03 |
| Número de unidades en el paquete 2 | 24 |
| Paquete 2 Altura | 30,0 cm |
| Paquete 2 Ancho | 30,0 cm |
| Paquete 2 Longitud | 40,0 cm |
| Paquete 2 Peso | 10,713 kg |
| Tipo de unidad de paquete 3 | P06 |
| Número de unidades en el paquete 3 | 288 |
| Paquete 3 Altura | 105,0 cm |
| Paquete 3 Ancho | 60,0 cm |
| Paquete 3 Longitud | 80,0 cm |
| Paquete 3 Peso | 137,056 kg |
| País de Origen | CN |
|---|
