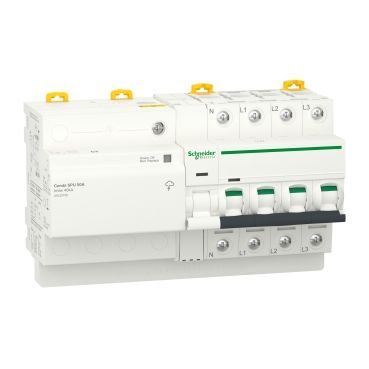

Este Acti9 Combi SPU es un interruptor automático con protección integrada de sobretensión. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 50A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 40 kA. La corriente de descarga nominal In es de 15 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión de funcionamento máxima continua Uc en modo común es de 260 VCA entre neutral y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 1,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. La tensión de servicio nominal Un es de 400 VCA. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los módulos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
Especificaciones
Principal
range of product
PowerLogic
Nombre abreviado del equipo
Combi SPU
Nombre del producto
Acti9 CT
Tipo de producto o componente
Interruptor automático con protección combinada contra sobretensiones
Función
Para corriente 0,1 A
Número de polos
2
número de polos protegidos
3
posición de neutro
Izquierda
[In] Corriente nominal
50 A
Tipo de red
CA
tecnología de unidad de disparo
Térmico-magnético
código de curva
C
capacidad de corte
10 kA Icu acorde a Icu
Tipo de control
Maneta
Tipo de montaje
Fijo
Soporte de montaje
Carril DIN
Etiquetas de calidad
CE AENOR
pasos de 9 mm
18
Altura
76 mm
anchura
161 mm
Profundidad
102 mm
peso del producto
0,98 kg
Color
Blanco (RAL 9003)
Durabilidad mecánica
20000 ciclos
Durabilidad eléctrica
10000 ciclos
Temperatura ambiente de funcionamiento
-25…55 °C
Temperatura ambiente de almacenamiento
-40…70 °C
Tiempo de respuesta
< 25 ns
Conexiones - terminales
Terminal tipo túnel - tipo de cable: PE) 1…35 mm² rígido Terminal tipo túnel - tipo de cable: PE) 1…25 mm² flexible Terminal tipo túnel - tipo de cable: L/N) 1…25 mm² rígido Terminal tipo túnel - tipo de cable: L/N) 1…16 mm² flexible
par de apriete
3,5 N.m
Complemento
Frecuencia de red
50 Hz
[Ue] Tensión nominal de empleo
230/400 V CA 50 Hz
Sistema de conexión a tierra
TT TN-S
[Uc] tensión de funcionamiento máxima continua
Modo común, estado 1 260 V CA N/PE Modo diferencial, estado 1 340 V CA L/N
[Up] nivel de protección de tensión
Modo común <1,5 kV tipo 2 N/PE Modo diferencial <1,5 kV tipo 2 L/N
intensidad de descarga nominal
15 kA
intensidad de salida máxima
40 kA
umbral de tensión de disparo
275 V
Señalizaciones en local
Señalización por descarga de sobretensiones: LED (verde/rojo) Señalización por liberación de tensión: bandera (blanco/rojo)
